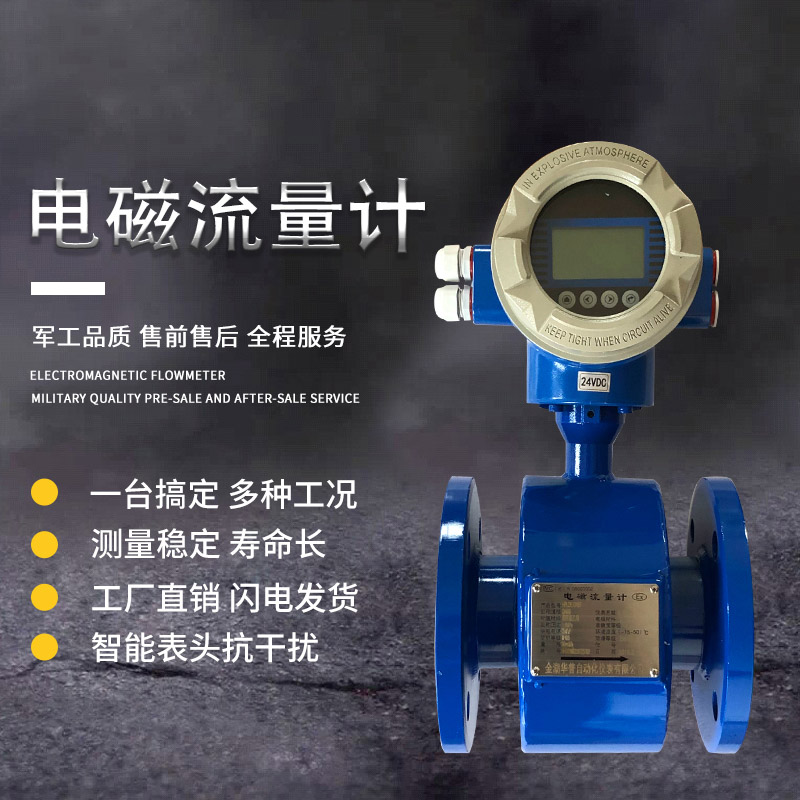

電磁流量計
HLDE 電磁流量計 是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在 電磁流量計 上采用CAN現場總線，屬國內首...
HLDE電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內首創，技術達到國內領先水平。HLDE電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
HLDE電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
電磁流量計性能特點
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
電磁流量計技術參數
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆最大功耗：≤10VA
電磁流量計儀表選型
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD²V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
電磁流量計選型
| 型號 | 通徑 | 流量范圍(m3/h) | 口徑 | 口徑 | 流量范圍(m3/h) | |
| HLDE15 | DN15 | 0.32-6.36 | HLDE/LCD450 | DN450 | 286.13-5722.65 | |
| HLDE20 | DN20 | 0.57-11.30 | HLDE/LCD500 | DN500 | 353.25-7065.00 | |
| HLDE25 | DN25 | 0.88-17.66 | HLDE/LCD600 | DN600 | 508.68-10173.60 | |
| HLDE32 | DN32 | 1.45-28.94 | HLDE/LCD700 | DN700 | 692.37-13847.40 | |
| HLDE40 | DN40 | 2.26-45.22 | HLDE/LCD800 | DN800 | 904.32-18086.40 | |
| HLDE50 | DN50 | 3.53-70.65 | HLDE/LCD900 | DN900 | 1144.53-22890.60 | |
| HLDE65 | DN65 | 5.97-119.40 | HLDE/LCD1000 | DN1000 | 1413.00-28260.00 | |
| HLDE80 | DN80 | 9.04-180.86 | HLDE/LCD1200 | DN1200 | 2034.72-40694.40 | |
| HLDE100 | DN100 | 14.13-282.60 | HLDE/LCD1400 | DN1400 | 2769.48-55389.60 | |
| HLDE125 | DN125 | 22.08-441.56 | HLDE/LCD1600 | DN1600 | 3617.28-72345.60 | |
| HLDE150 | DN150 | 31.79-635.85 | HLDE/LCD1800 | DN1800 | 4578.12-91562.40 | |
| HLDE/LCD200 | DN200 | 56.52-1130.40 | HLDE/LCD2000 | DN2000 | 5652.00-113040.00 | |
| HLDE/LCD250 | DN250 | 88.31-1766.25 | HLDE/LCD2200 | DN2200 | 6838.92-136778.40 | |
| HLDE/LCD300 | DN300 | 127.17-2543.40 | HLDE/LCD2400 | DN2400 | 8138.88-162777.60 | |
| HLDE/LCD350 | DN350 | 173.09-3461.85 | HLDE/LCD2600 | DN2600 | 9551.88-191037.60 | |
| HLDE/LCD400 | DN400 | 226.08-4521.60 | ||||
| 代號 | 電極材料 | |||||
| K1 | 316L | |||||
| K2 | HB | |||||
| K3 | HC | |||||
| K4 | 鈦 | |||||
| K5 | 鉭 | |||||
| K6 | 鉑合金 | |||||
| K7 | 不銹鋼涂覆碳化鎢 | |||||
| 代號 | 內襯材料 | |||||
| C1 | 聚四氟乙烯F4 | |||||
| C2 | 聚全氟乙丙烯F46 | |||||
| C3 | 聚氟合乙烯FS | |||||
| C4 | 聚錄丁橡膠 | |||||
| C5 | 聚氨脂橡膠 | |||||
| 代號 | 功能 | |||||
| E1 | 0.3級 | |||||
| E2 | 0.5級 | |||||
| E3 | 1級 | |||||
| F1 | 4－20Madc,負載≤750Ω | |||||
| F2 | 0-3khz,5v有源，可變脈寬，輸出高端有效頻率 | |||||
| F3 | RS485接口 | |||||
| T1 | 常溫型 | |||||
| T2 | 高溫型 | |||||
| T3 | 超高溫型 | |||||
| P1 | 0.6MPa | |||||
| P2 | 1.0MPa | |||||
| P3 | 1.6MPa | |||||
| P4 | 4.0MPa | |||||
| D1 | 220VAC±10％ | |||||
| D2 | 24VDC±10％ | |||||
| J1 | 一體型結構 | |||||
| J2 | 分體型結構 | |||||
| J3 | 防爆一體型結構 | |||||
電磁流量計的主要優點如下：
1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗最低的流量?jī)x表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）電磁流量計是一種體積流量測量?jī)x表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5）電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用電磁流量計的口徑范圍寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
3）普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
4）電磁流量計易受外界電磁干擾的影響
