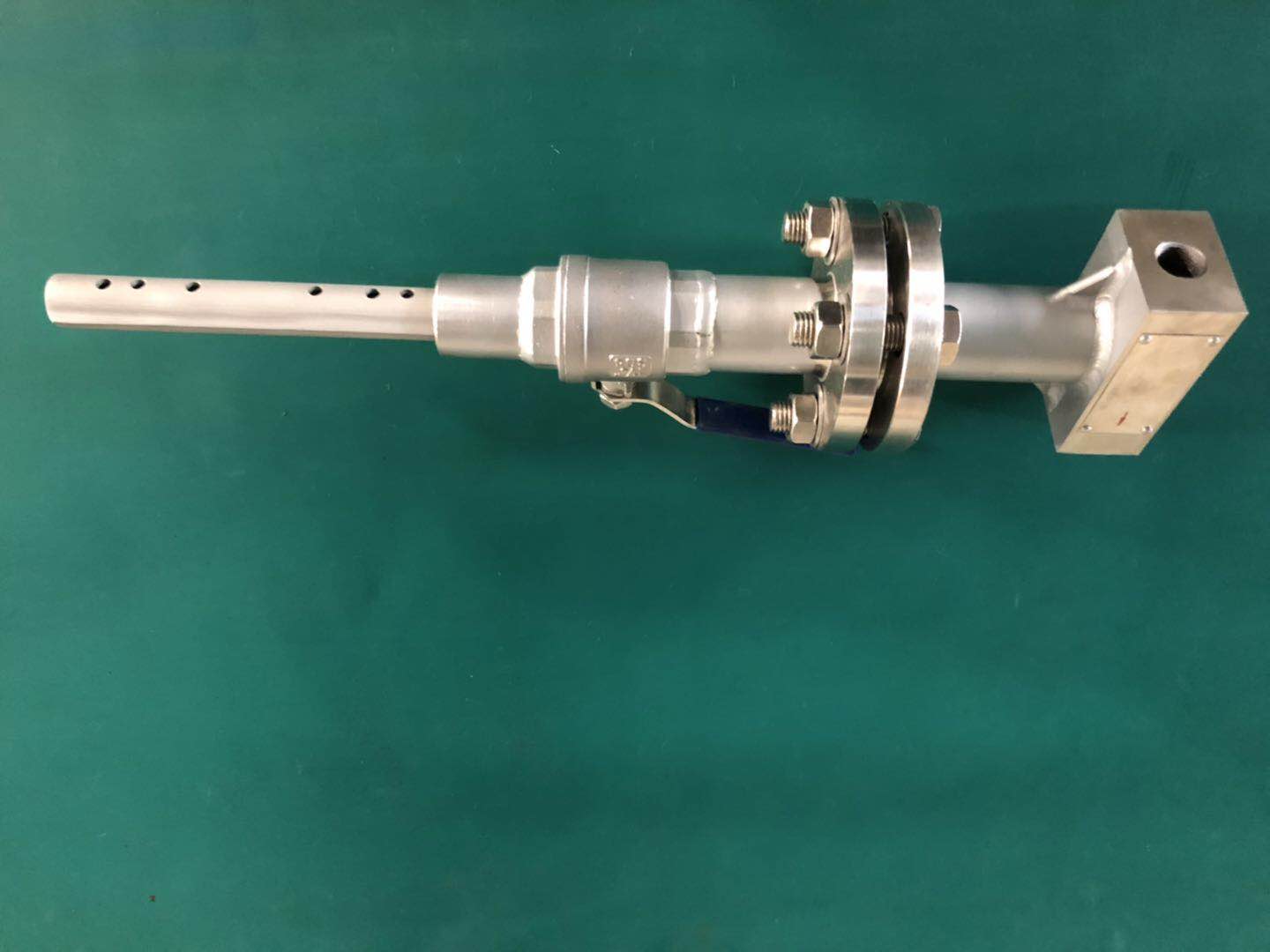

德爾塔巴流量計
HP-HLVD 德爾塔巴流量計 運用范圍可以用于測量干燥氣體，潮濕氣體，液體或蒸汽的介質，不受介電常數限制。適用通徑廣，從3毫米到15米，只是有三種規格，DF8用于超小口徑, DF10用于小...
HP-HLVD德爾塔巴流量計運用范圍可以用于測量干燥氣體，潮濕氣體，液體或蒸汽的介質，不受介電常數限制。適用通徑廣，從3毫米到15米，只是有三種規格，DF8用于超小口徑, DF10用于小口徑，它們?yōu)楣艿肋B接；DF25用于常用口徑（65毫米~3米）；DF25D用于蒸汽；DF25HD用于高壓（69Mpa，雙面支撐）；DF25 Qicklock用于滿足快速拆卸的要求；DF50用于大口徑；對于高溫，腐蝕的介質，具有特殊的探針材料和管道連接材料；對于具有高密度的塵埃物質的介質，可以使用在線吹掃裝置，以保障多種工況下的靈活運用。通常的均速管的壓力損失比孔板要小得多，只有孔板的5~10%；另一方面，由于壓損小，會帶來差壓?。ǜ邏号c低壓的壓差），使得對選擇差壓變送器的要求提高，成本增加，否則會使變送器的輸出精度下降，因?yàn)榱砍虩o法做到滿量程。所以一個好的探頭必須兼顧到壓損和差壓二方面。GZ德爾塔巴的曲面設計充分考慮到了該因素，截面本身是對稱的，曲面分為三部分（如下圖），迎面部分為平滑段，使探頭平滑地與介質接觸；第二部分為加速段，將介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分為高低壓分界尖峰，突然阻力消失，在探頭后面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，XY-HLVD系列德爾塔巴探頭的設計滿足了壓損小和差壓大的要求。
精度高：
經過第三方測試，以及根據***新的數據表明，盡管在相當短的直管段下，也能達到2%的精度。達到1%精度的直管段比一般的產品要短得多，如下圖。重復性為0.1%。由于壓損小，對探頭的磨損小，只要安裝合適，可以長時間維持高精度。
運行成本低：
由于壓損小，使管道中的動力損失就小，通常意義上講，均速管的運行成本只有孔板的十分之一。
安裝工作量?。?/strong>
因?yàn)樵搨鞲衅魇遣迦胧焦ぷ鞣绞剑邆浒惭b方使，簡單的特點。對于大多數的通徑只是在管路中開一小孔。XY-HLVD系列德爾塔巴DF25, 孔徑為28毫米，DF50為54毫米，然后將探頭導管與管道進行焊接，就基本完成了現場安裝，工作量是安裝孔板的40%。據多年安裝經驗，開孔需要5分鐘，焊接探頭套管20分鐘，插入固定探頭10分鐘，安裝三閥組5分鐘，裝差壓變送器10分鐘，接線10分鐘，整個過程大約只需60分鐘（一體化）。一體化/分體安裝自由選擇：德爾塔巴的探頭是整整意義上的一體化探頭，無論被測介質是氣體還是液體，或是高溫的過熱蒸汽，可以將差壓探頭、溫度和壓力的測量以及差壓變送器在一根探頭上安裝，在探頭與差壓送器之間的連接方式有10多種（選擇），有專門為過熱蒸汽的冷凝器，有用于直接連接變送器的橢圓法蘭，也有簡單的R1/2″外螺紋，提供分體/一體化安裝的各種連接，能夠滿足各種需求。對于過熱蒸汽，大多數產品均要求分體安裝，用戶必須自己配冷凝器和其它配件。而GZ德塔巴連同冷凝器，截止閥或者球閥均一并提供，安全可靠，簡單可行，是真正的一體化探頭。
孔大不易堵：
對于煙氣測量或者帶有顆粒的氣體/液體測量，堵的問題是大多數用戶關心的問題。廣澤公司保證，若介質中塵埃不大于130mg/m3, 對于XY-HLVD系列德爾塔巴的探頭不需要進行任何維護和吹掃。從流體力學角度出發，在流體中的任何形狀的楔物，在前端會出現流體堆積，使壓力增高，在楔后壓力減小，在運動中的塵埃無論高壓有多大，低壓有多小，都會有可能進入楔中的孔。在流體靜止時，由于布朗運動，塵埃更會進入楔內孔里。所以問題不在于壓力高低，也不于任種截面，而在于如何能讓這些塵埃出來，不堆積。無疑，定時吹掃是一個解決方案。廣澤公司在探頭上孔的分布和孔徑上做了大量研究，孔徑大（8毫米）異物容易進，也容易出；上下二個孔接近探頭邊緣(管道邊緣)，異物不易堆積?？讖叫?，無疑會造成不容易進，也不容易出，而進是的，多少只是時間問題。其它產品的孔要比GZ德爾塔巴小得多。
德爾塔巴流量計的幾種安裝方式：
安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。
在線安裝拆卸型德爾塔巴：
對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴。在線安裝拆卸型德爾塔巴流量計可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。
特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。
注意：在線安裝或拆卸時要滿足t≤120℃P≤2.5MPa。
