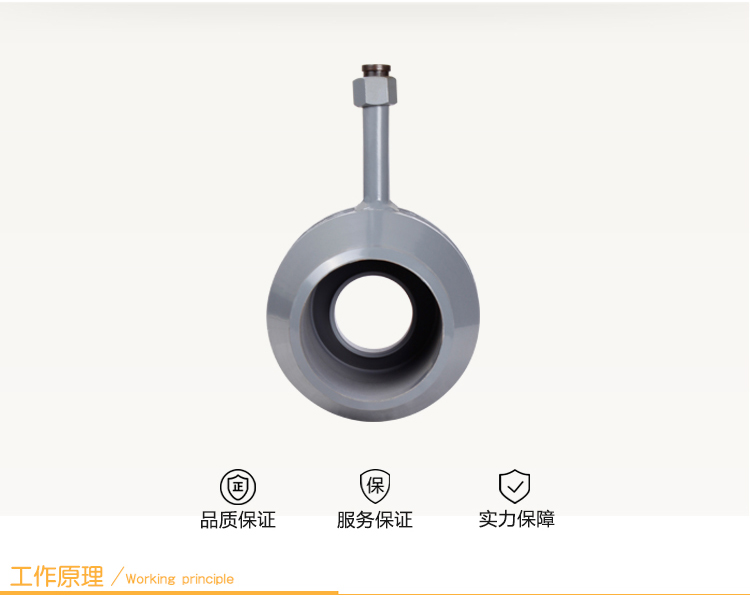

噴嘴的測量是依據流體力學的節流原理。當充滿管道的流體流經管道內的噴嘴時，流束將在噴嘴處形成局部收縮，從而使流速加快，靜壓力降低。于是在噴嘴前后便產生了壓力降或叫壓差。介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大。根據壓差的平方根與流量成正比的關系，利用差壓儀表測量壓差來確定流體流量。
|
|
 |
 |

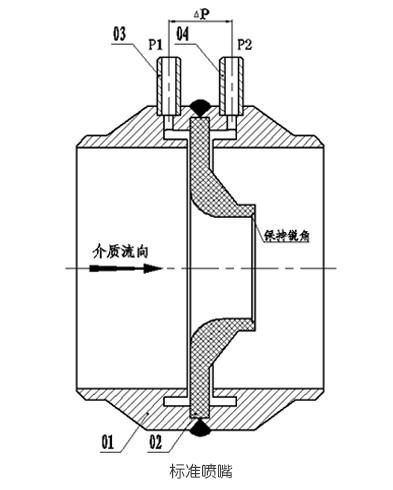

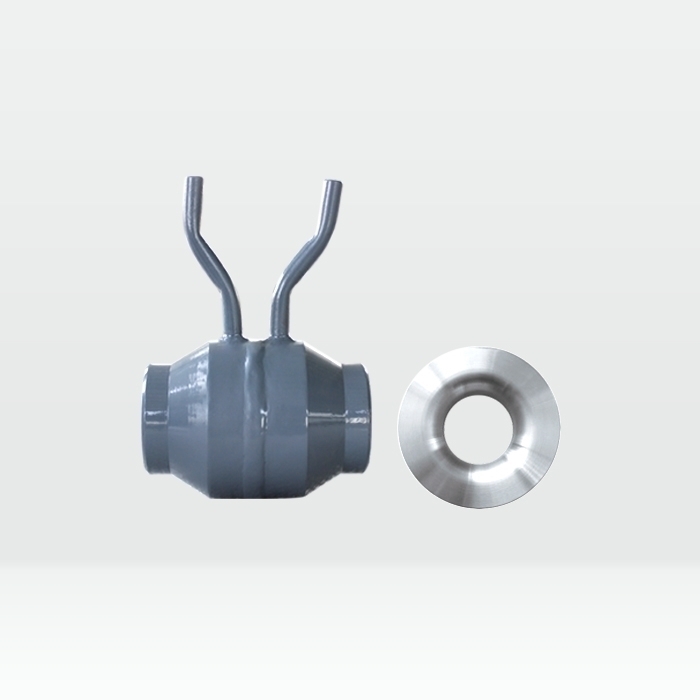

1.標準噴嘴鍛件；
2.標準噴嘴芯；
3.高壓取壓管；
4.低壓取壓管
|
|
 |

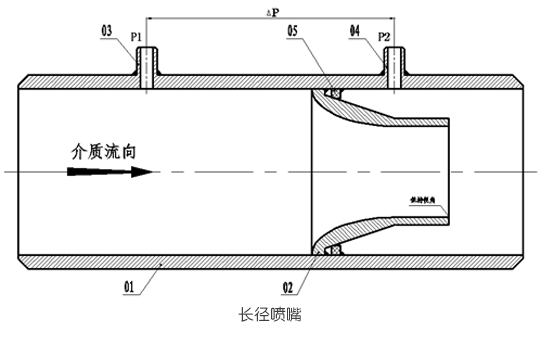

1.導管；
2.長徑噴嘴芯；
3.高壓取壓管；
4.低壓取壓管；
5.擋圈
|
|
 |
|

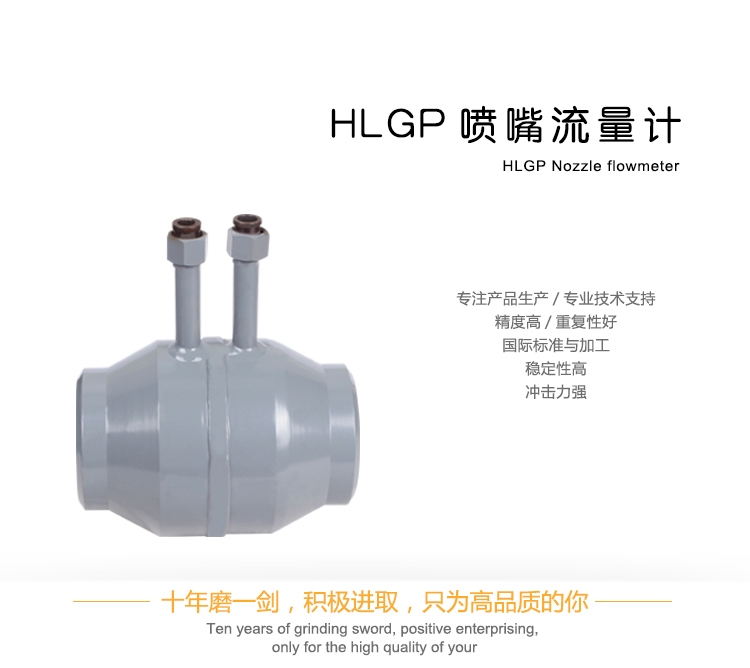

●噴嘴流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長。
●噴嘴比孔板的壓力損失小，要求直管段長度也短。
●噴嘴計算采用國際標準與加工，按JJG640-94進行檢定，無需實流校驗。
●精度高、重復性好、流出系數穩定。
●圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
●可耐高溫高壓、耐沖擊。
|
 |
|

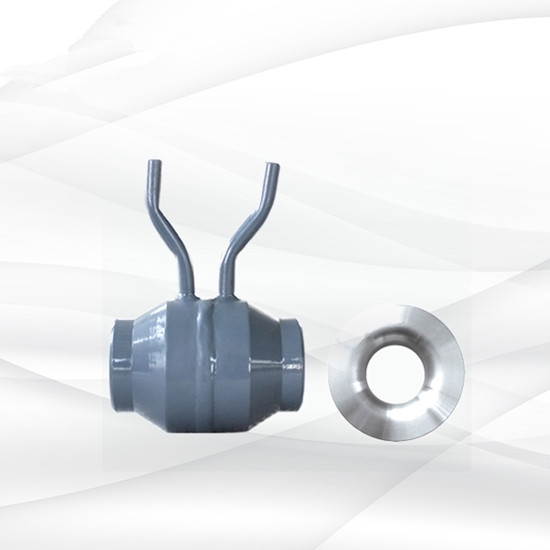

●標準噴嘴（ISA1932噴嘴）
適用介質；適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
公稱口徑：DN50—DN500 （DN>500亦可設計、生產）；
工作壓力：≦42MPa；
工作溫度：-50℃ — 650℃；
取壓方式：角接取壓；
噴嘴安裝方式：管道式、夾持式、焊接式；
執行標準：IS05167；GB/T2624；
精確度：符合標準±1.0 %；
材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等；
噴嘴：不銹鋼304；316等。
●長徑噴嘴
適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
公稱口徑：DN50—DN500；
工作壓力：≦42MPa；
工作溫度：-50℃ - 650℃；

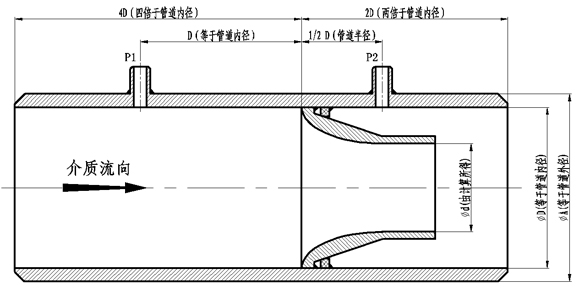

取壓方式：徑距（D-D/2）取壓；
噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2）設置取壓孔；
執行標準：IS05167; GB/T2624；
精確度：符合標準±2.0 %；
材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；
噴 嘴：不銹鋼304； 316等。
|
|
●標準噴嘴
（ISA1932噴嘴）
|
 |
|
口徑 |
L |
￠B |
|
DN50-DN150 |
200mm |
根據客戶提供的管道尺寸、耐壓等級要求制定。 |
|
DN200-DN250 |
220mm |
|
DN300-DN350 |
240mm |
|
DN400-DN450 |
260mm |
|
DN500 |
300mm |
|
 |
|
|
|
●長徑噴嘴
|
 |
|
 |
|
型號 |
說明 |
|
HLGP |
節流裝置（噴嘴流量計） |
|
|
代號 |
結構形式 |
|
|
I |
標準噴嘴 |
|
|
L |
長徑噴嘴 |
|
|
代號 |
公稱壓力（MPa） |
|
|
2.0 |
2.0 |
|
|
5.0 |
5.0 |
|
|
11 |
11 |
|
|
26 |
26 |
|
|
42 |
42 |
|
|
代號 |
口徑 |
|
|
50-500 |
DN50-DN500 |
|
|
代號 |
介質 |
|
|
1 |
液體 |
|
|
2 |
氣體 |
|
|
3 |
蒸汽 |
|
|
代號 |
補償形式 |
|
|
N |
不帶溫度、壓力補償 |
|
|
P |
帶壓力補償輸出 |
|
|
T |
帶溫度補償輸出 |
|
|
代號 |
變送器差壓量程范圍 |
|
|
0 |
微差壓量程 |
|
|
1 |
低差壓量程 |
|
|
2 |
中差壓量程 |
|
|
3 |
高差壓量程 |
|
|
代號 |
變送器差壓量程范圍 |
|
|
0 |
微差壓量程 |
|
|
1 |
低差壓量程 |
|
|
2 |
中差壓量程 |
|
|
3 |
高差壓量程 |
|
|
代號 |
是否帶現場顯示 |
|
|
W |
節流裝置傳感器 |
|
|
L |
智能節流裝置（流量計） |
|
 |
|
（1）管道尺寸：外徑×壁厚；
（2）測量介質名稱，介質密度〔kg/m3〕；
（3）設定的最大流量：即流量計的量程上限值〔kg/h或m3/h〕；
（4）工藝的最小流量：〔kg/h或m3/h〕；
（5）工作壓力：（Mpa）；
（6）工作溫度：（°C）；
（7）如配我公司智能流量積算儀請?zhí)峁簤毫ψ兓秶?，或壓力變送器型號、量程；溫度變化范圍，或溫度變送器型號、量程?/p>
|
 |
|

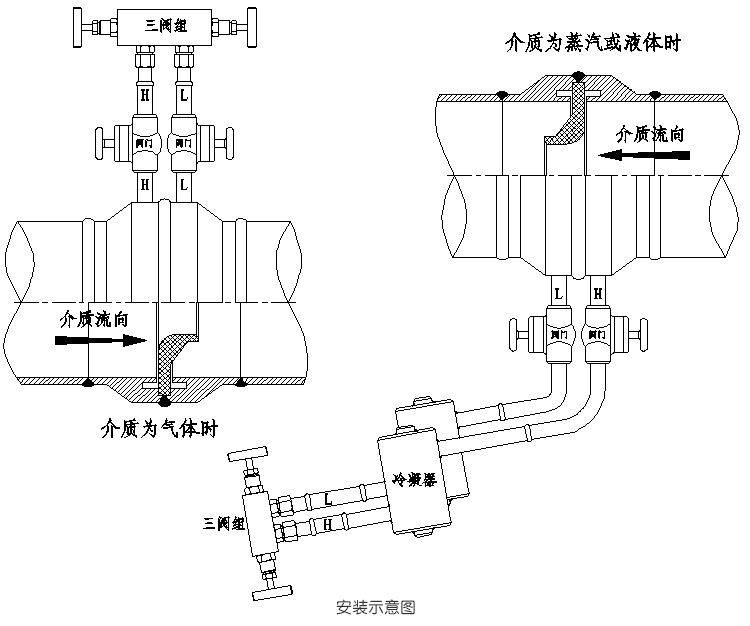

1、盡可能避免測量管內變成負壓；
2、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；
3、選擇震動小的場所，特別對一體型儀表；
4、易于實現傳感器單獨接地的場所；
5、盡可能避免受陽光直照；
6、盡可能避開周圍環境有高濃度腐蝕性氣體；
7、盡量滿足計算書要求的前后直管段。
|
|
|
