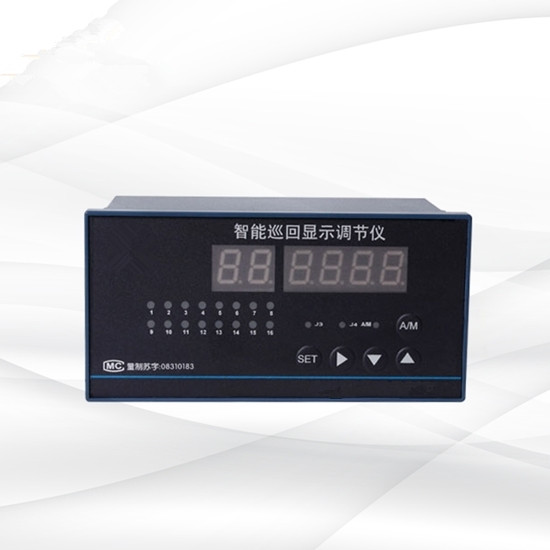

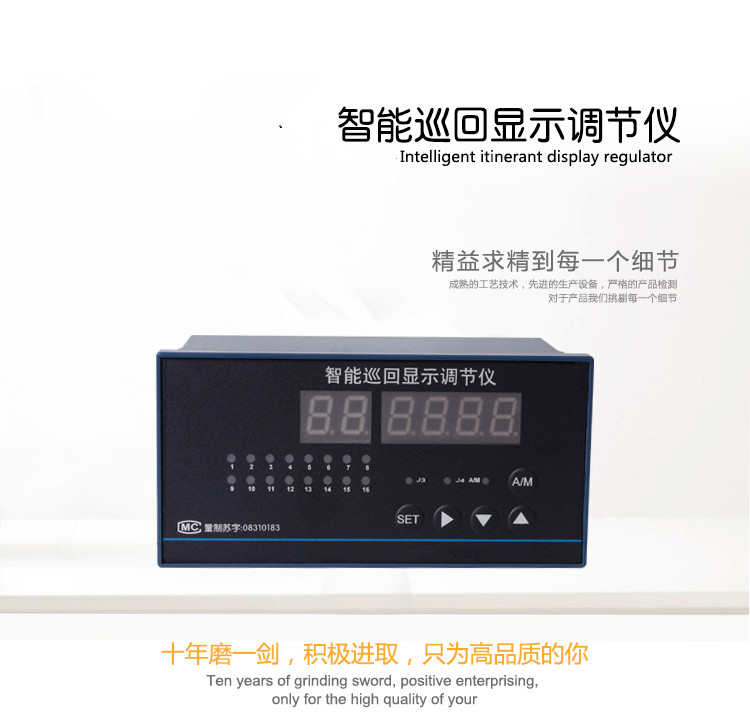

產品概述/Product overview----------------------------------------------------------◆◆
|
|

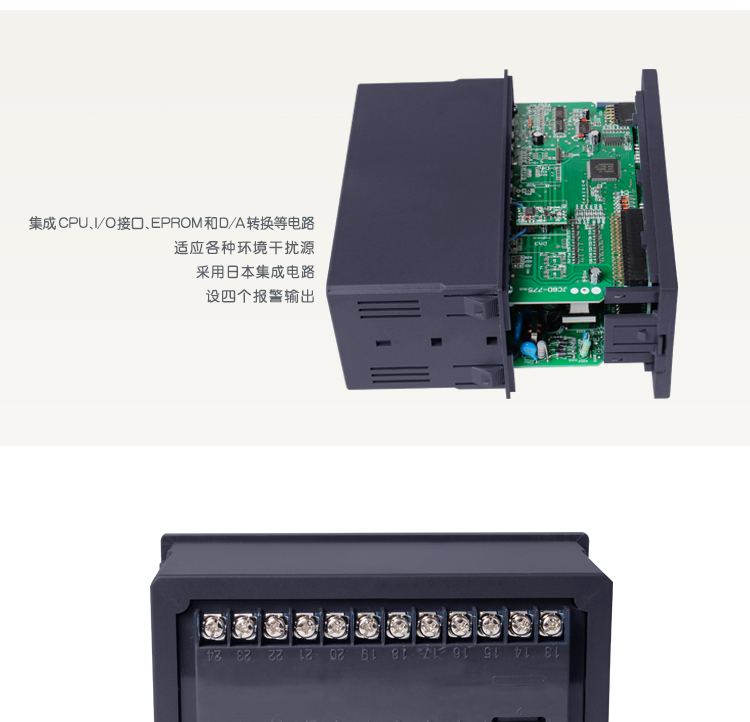

智能巡回顯示報警儀表不再是過去單純意義上的巡測儀，本系列儀表的大多數產品均有較強的運算、比較、執行、報警等處理能力。智能巡回顯示報警儀表采用了自行研制開發、委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集日前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特色： |
|
1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。 |
|
|
|
2.采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。 |
|
|
|
3.可設置為四點位式控制加十位點巡檢功能?？稍O(shè)置為統一點報警或獨立的分離報警功能。 |
|
|
|
4.最多可設定四個報警輸出，報警方法可達十種以上，并可對各報警點進行聲光監控，并可對報警的聲音，設定消音延時時間。 |
|
|
|
5.又用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境的干擾源。 |
|
|
|
因此本儀表與普通式巡測相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性有了相當?shù)谋ＷC，同時該儀表既與目前的國際同類儀表接軌，較高的性能價格比，更適合于國情，對替代進口具有重要意義。 |
|

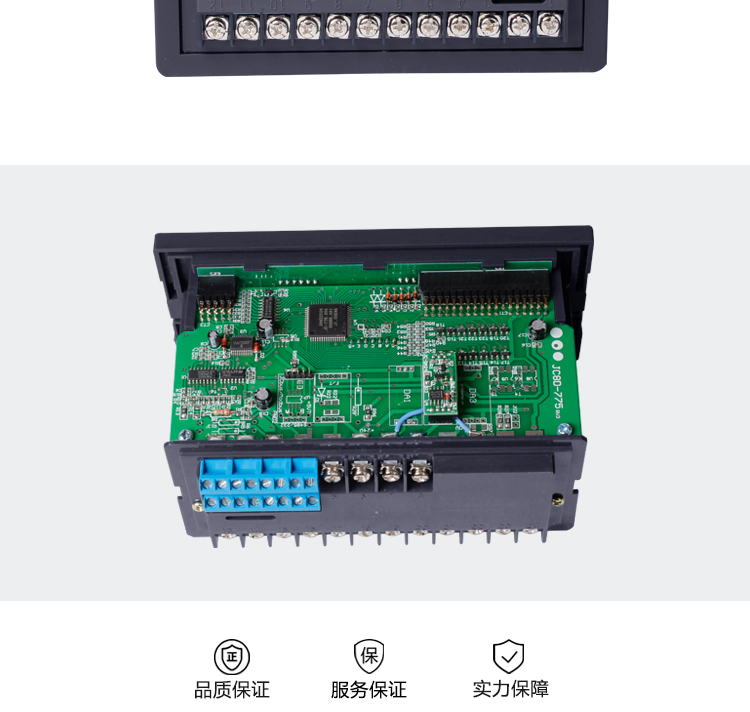

工作原理/working principle-----------------------------------------------------------◆◆
|
|

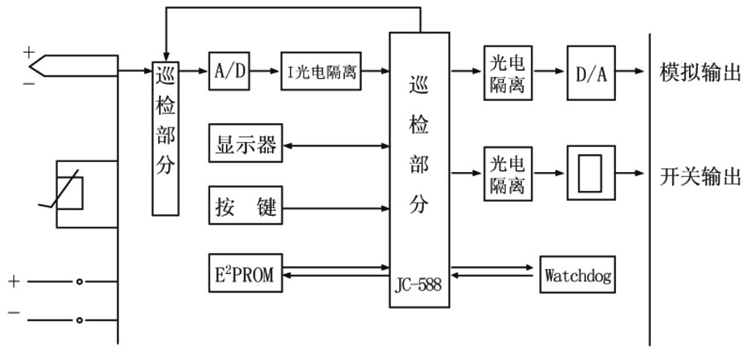

智能巡測報警儀表是由巡回測量回路，數字面板表、調節器和電源部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。巡回測量回路則是將被測回路中的一路選定后送給A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節規律輸出控制或報警信號。 |
 |
產品選型/product selection-----------------------------------------------------------◆◆
|
|
XMDA |
—— |
說明 |
|
設計序列 |
6 |
6000系列儀表 |
|
顯示方式 |
1 |
測量十巡檢通路 |
|
2 |
測量十巡檢通路十報警點(燈報警） |
|
3 |
測量十巡檢通路十報警A(數碼管) |
|
輸入方式 |
1 |
配熱電偶(E、K、S、B、J、T、R、N) |
|
2 |
配熱電阻(Ptl00. Cu50. Cul00. BAI. BA2等) |
|
3 |
配直流電流( 0-10 mA. 4-20mA) |
|
4 |
配直流電壓(0-5V. I-5V. 0-20mV. 0-l00mV. 0~500mV) |
|
5 |
配用遠傳壓力電阻值及線性電阻值(0-400 Q) |
|
控制輸出及調節方式 |
0 |
只巡檢各通路測量值，無控制 |
|
1 |
各巡檢通路統一設置上限、下限報警值 |
|
2 |
各巡檢通路獨立設置上限、下限報警值 |
|
3 |
各巡檢通路統一上限、F限報警值，分別由各通路報警燈或數碼管顯示 |
|
4 |
各通路獨立設置上限、下限報警值，分別由各通路報警燈或數碼管顯示 |
|
5 |
儀表的1-4路獨立使用SP1、SP2、SP3、SP4四個設定值，5～16路僅作指示 |
|
6 |
即時值或平均值的上限或F限報警(SP3和SP4) |
|
7 |
SP3的設定值監視所有巡檢點的上限和F限報警 |
|
8 |
各路可分別指定SPI、SP2、SP3、SP4四個設定值（1路最多指定2個設定值） |
|
巡檢通路 |
1 |
4路巡檢 |
|
2 |
8路巡檢 |
|
3 |
12路巡檢 |
|
4 |
16路巡檢 |
|
外形尺寸 |
H |
橫式160×80 |
開孔152×76 |
|
V |
豎式80×160 |
開孔76×152 |
|
F |
方式96×96 |
開孔92×92 |
|
變送輸出 |
A |
無變送輸出 |
|
B |
變送輸出0～10mA |
|
C |
變送輸出4—20Ma |
|
D |
變送輸出0～5V |
|
E |
變送輸出1～5V |
|
F |
特殊信號變送輸出 |
|
變送輸出值選擇 |
1 |
即時值 |
|
2 |
最大值 |
|
3 |
最小值 |
|
4 |
平均值 |
|
定時功能 |
S |
缺省為無定時功能 |
|
帶定時功能 |
|
供24V電流電源 |
P |
缺省為不帶通訊接口 |
|
帶RS485或RS232通訊接口 |
|
通訊接口 |
T |
缺省為220V.AC |
|
開關電源85～260VAC或1 8～36VDC、18～36VAC |
|
|
注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。 |
技術指標/Technical indicators---------------------------------------------------------◆◆
|
|
1.測量精度：±0. 5%FS+1字 |
|
2.調節控制精度：位式：±0. 5%FS |
|
3.報警功能：上限、下限、上下限、下回差、雙回差等 |
|
4.輸入阻抗：0-10mA: 500Ω、4-20mA: 250Ω熱電偶及DCmV、 |
|
|
DCmV：≥10KΩ、冷端自動補償精度：0～40℃范圍內±0.3℃ |
|
|
熱電阻：三線制輸入3×ioQ以內完全補償 |
|
5.繼電器接點容量：AC220V 2A |
|
6.供電電源：AC220V≤6W ACIIOV DC24V |
|
7.工作環境要求：溫度0-50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合 |
|
后面板及電氣接線/Rear panel and electrical wiring------------------------------------◆◆
|
|

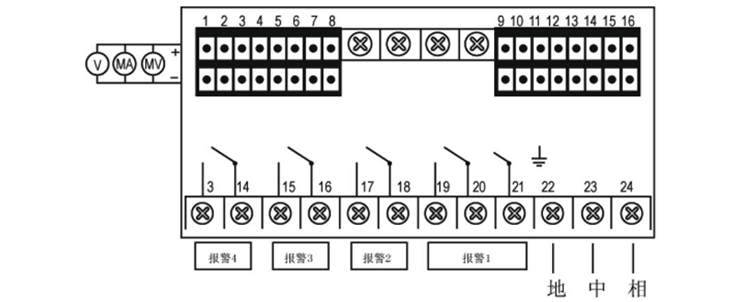

1.橫豎型16路熱電偶，V、mV、mA輸入接線圖 |
 |
|
|
|

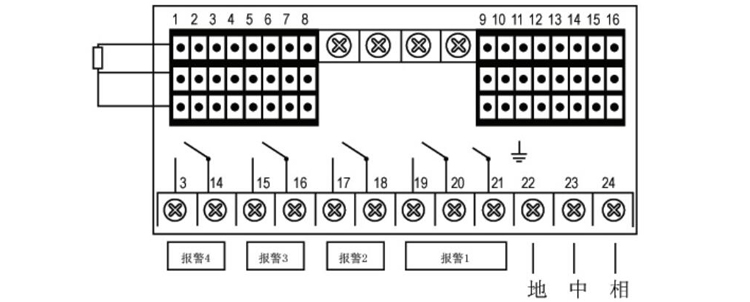

2.橫豎型16路熱電阻輸入接線圖 |
 |
|
|
|
|
|
儀表安裝/Instrument installation------------------------------------------------------◆◆
|
|
1.儀表安裝 |
|
1.1 儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。 |
|
1.2 儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方形等幾種。 |
|
|
|

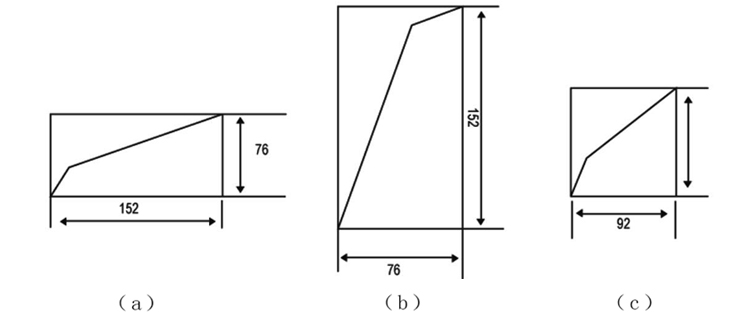

2.開孔尺寸 |
|
2.1 橫式152×76mm（a） |
|
2.2 豎式76×152mm（b） |
|
2.3 方形92×92mm（c） |
 |
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆
|
|
1.儀表應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對溫度應符合技術條件。 |
|
2.儀表出廠前均經過老化校驗，在使用過程中發現儀表?yè)p壞，如屬公司制造質量問題，從儀表出廠之日起，十二個月內由公司免費修理，如屬用戶使用和保管不當而造成損壞，則用方給予修理，酌收成本費。 |
|
