產品概述/Product overview----------------------------------------------------------◆◆
|
|

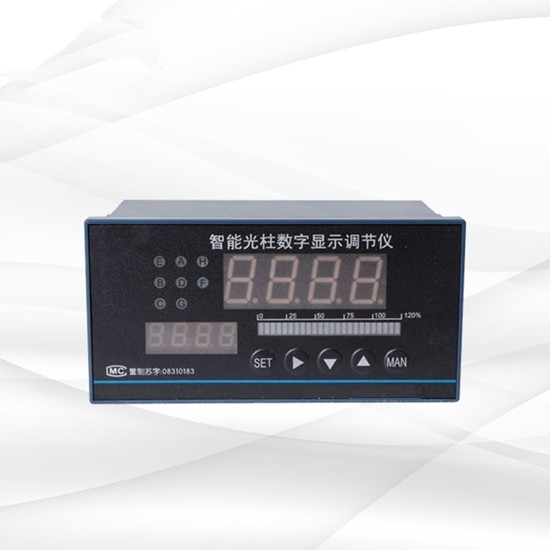

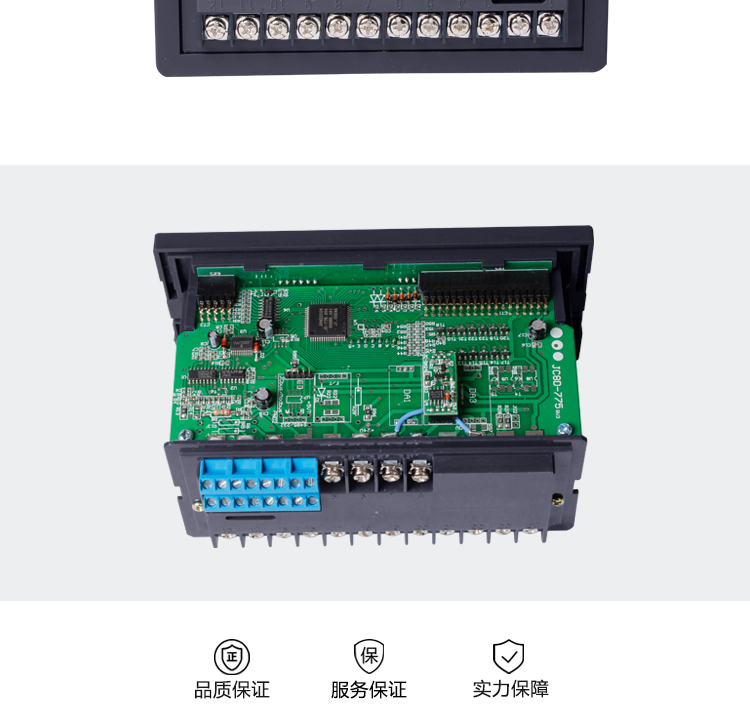

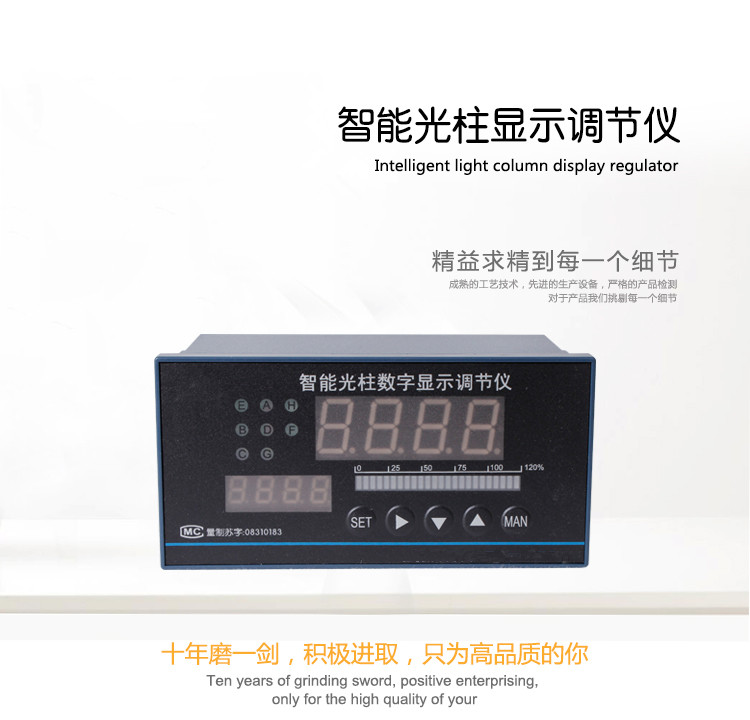

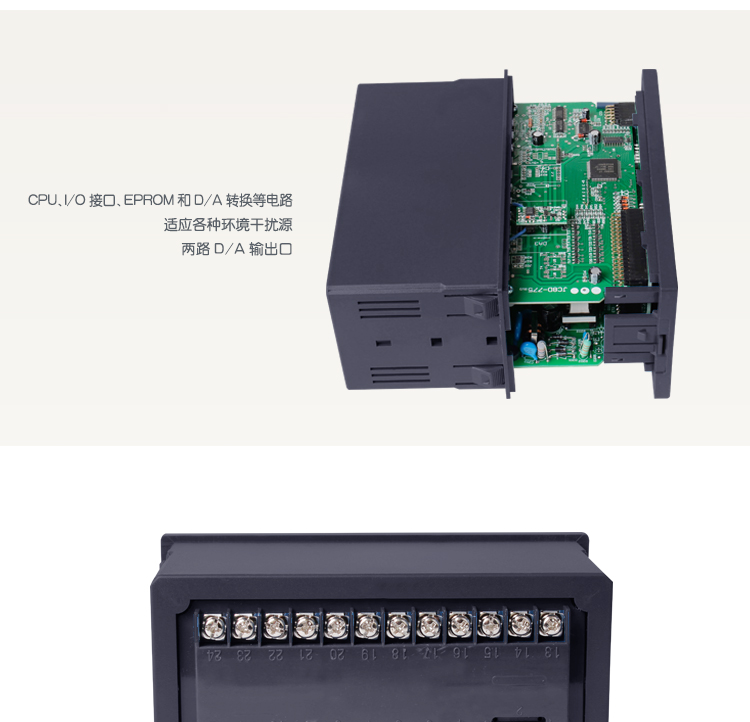

本公司生產的智能化數字調節儀采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特點： |
主要性能/main performance---------------------------------------------------------◆◆
|
|
1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。 |
|
2.采和了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。 |
|
3.最多可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。 |
|
4.可選加兩路D/A輸出口，可以對付程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。 |
|
5.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。 |
|
6.線性輸入或Pt100x儀表可自定義零點和滿度。 |
|
產品選型/product selection-----------------------------------------------------------◆◆
|
|
型譜 |
—— |
說明 |
|
類型 |
XMTA |
智能數字顯示調節變送儀 |
|
XMGA |
智能光柱顯示調節變送儀 |
|
1 |
1000系列數顯儀表 |
|
2 |
2000系列光柱儀表 |
|
顯示方式 |
1 |
單屏顯示 |
|
2 |
雙屏顯示 |
|
3 |
單屏+單光柱 |
|
4 |
單屏+雙光柱 |
|
5 |
雙屏+單光柱 |
|
6 |
雙屏+雙光柱 |
|
7 |
三屏顯示 |
|
8 |
開方方式顯示（小信號切除，訂貨請注明） |
|
輸入方式 |
0
|
頻率信號：1~10000Hz |
|
1 |
配熱電偶（E、K、S、B、J、T、N、R等） |
|
2 |
配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G等） |
|
3 |
配直流電流（0~10mA、4~20mA） |
|
4 |
配直流電壓(0~5V、1~5V、0~20mA、0~50mV、0~200mV) |
|
5 |
配用遠傳壓力電阻值及線性電阻值（0~400Ω） |
|
6 |
配全部輸入類型 |
|
報警功能 |
0 |
無報警 |
|
1 |
一路報警 |
|
2 |
二路報警 |
|
3 |
三路報警 注：SPs作聲光報警、關聯報 |
|
4 |
四路報警 警請注明 |
|
5 |
五路報警 |
|
6 |
六路報警 |
|
附加功能 |
0 |
無附加功能 |
|
1 |
帶有斷偶、斷阻、斷線后狀態輸出 |
|
外形尺寸 |
H |
橫式160*80 |
開孔152*76 |
|
V |
豎式80*160 |
開孔76*152 |
|
J |
橫式96*48或豎式 |
開孔92*45 |
|
F |
方式96*96 |
開孔92*92 |
|
Q |
方式72*72 |
開孔68*68 |
|
S |
方式48*48 |
開孔45*45 |
|
變送輸出 |
A |
無變送輸出 |
|
B |
變送輸出0~10mA |
|
C |
變送輸出4~20mA |
|
D |
變送輸出0~5V |
|
E |
變送輸出1~5V |
|
F |
特殊信號變送輸出 |
|
G |
頻率輸出（5~10kHz） |
|
定時功能 |
S |
缺省為無定時功能 |
|
帶定時功能 |
|
供外24V直流電源 |
P |
缺省為無24V直流電源輸出 |
|
帶24V直流電源輸出（可做二線制變送器電源） |
|
通訊接口 |
T |
缺省為不帶通訊接口 |
|
帶RS485或RS232通訊接口 |
|
供電電源 |
K
W
|
缺省為220V.AC |
|
開關電源85~260VAC |
|
開關電源18~36VDC或18~36VAC |
|
|
注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。 |
技術指標/Technical indicators---------------------------------------------------------◆◆
|
|
1.測量精度：±0.5%FS±1d ±0.2%FS±1d |
|
2.報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、絕對值方式等。 |
|
3.變送輸出精度：±0.3%FS 負載能力：0-600Ω |
|
4.輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ |
|
|
熱電偶及DC.mV：≥10MΩ冷端自動補償精度0-40℃范圍內±0.3℃ |
|
|
熱電阻：三線制輸入3×10Ω以?xún)?nèi)完全補償 |
|
|
脈沖幅值：≥2.5V，頻率范圍0.01~1000HZ |
|
5.繼電器接點容量：AC220V 3A（無感負載） |
|
6.供電電源：AC220 ≤6W |
|
7.工作環境要求：溫度：0-5℃、相對濕度：＜58%，無腐蝕性氣體，無震動場合。 |
|
顯示說明/Display explain--------------------------------------------------------------◆◆
|
|
1、單排數碼顯示：直接顯示儀表測量值。 |
|
|
|
2、雙排數碼顯示：上排顯示測量值。下排顯示設定值。在測量狀態下，可通過加鍵將下排顯示切換成測量值的百分比。 |
|
|
|
3、雙排數碼管+單模擬條：上排顯示測量值。下排顯示設定值或測量值的百分比，單模擬條指示測量值的百分比或模擬輸出的百分比。 |
|
|
|
4、單排數碼管+雙排模擬條：數碼管顯示儀表測量值，按加鍵可顯示測量值的百分比或模擬輸出的百分比。左排模擬條指示測量值的百分比；右排模擬條指示設定值的百分比或模擬輸出的百分比。 |
|
|
|
5、雙排數碼管+雙排模擬條：雙排數碼管解釋同上<顯示說明2>一樣，雙排模擬條同上<顯示說明4>一樣。 |
|
|
|
6、指示燈：A燈或J1燈，是SP1報警指示燈。 |
|
|
E燈或J2燈，是SP2報警指示燈。 |
|
|
B燈或J3燈，是SP3報警指示燈。 |
|
|
C燈或J4燈，是SP4報警指示燈。 |
|
|
燈或J5燈，是SP5報警指示燈。 |
|
|
燈或J6燈，是SP6報警指示燈。 |
|
儀表接線/Instrument wiring-----------------------------------------------------------◆◆
|
|

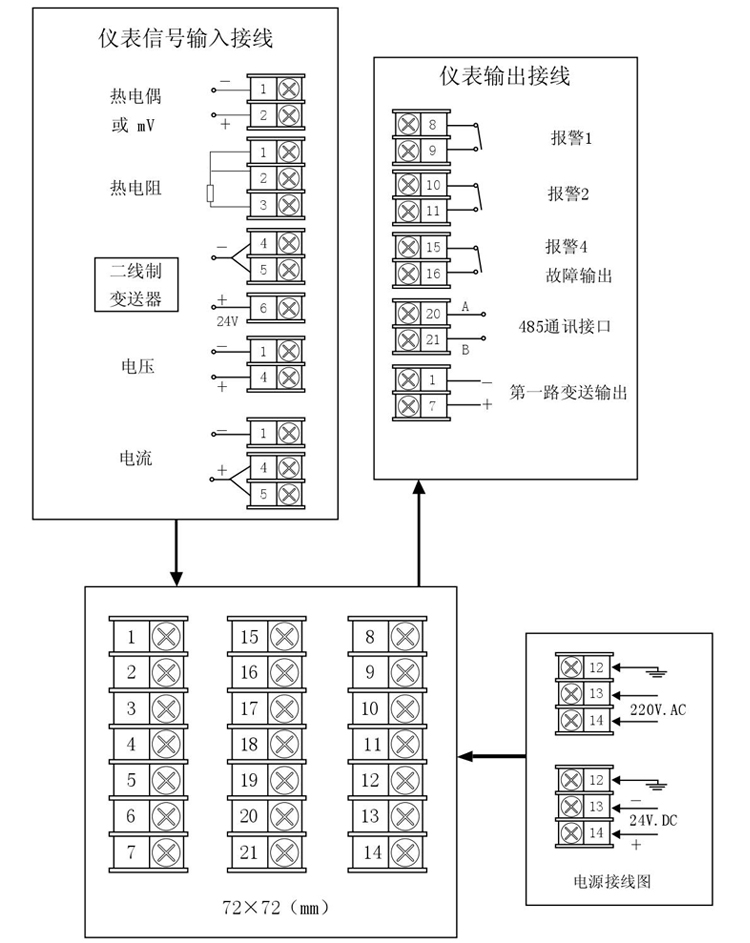

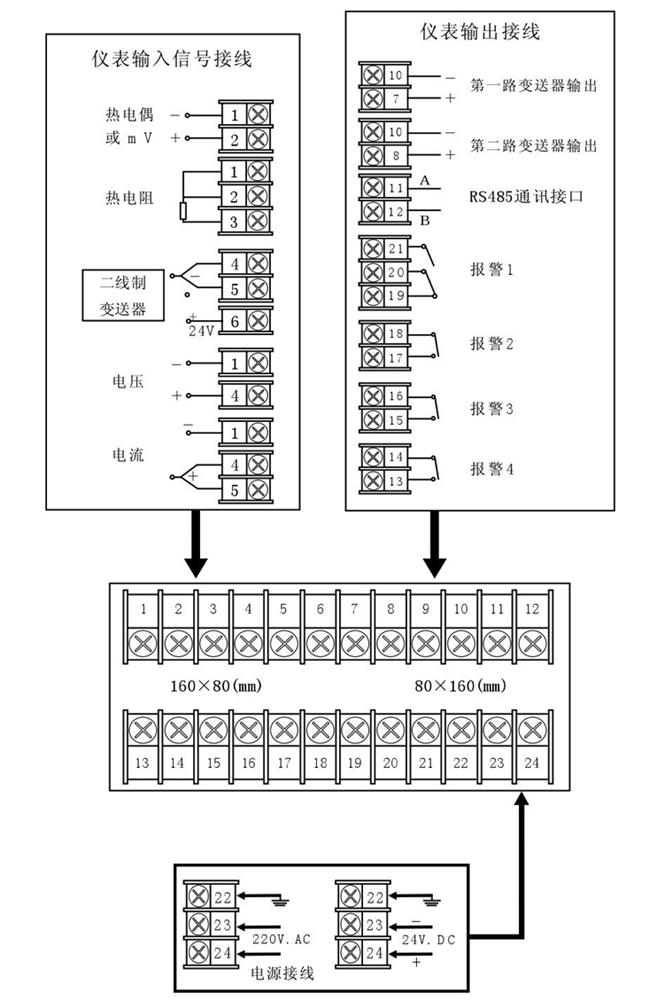

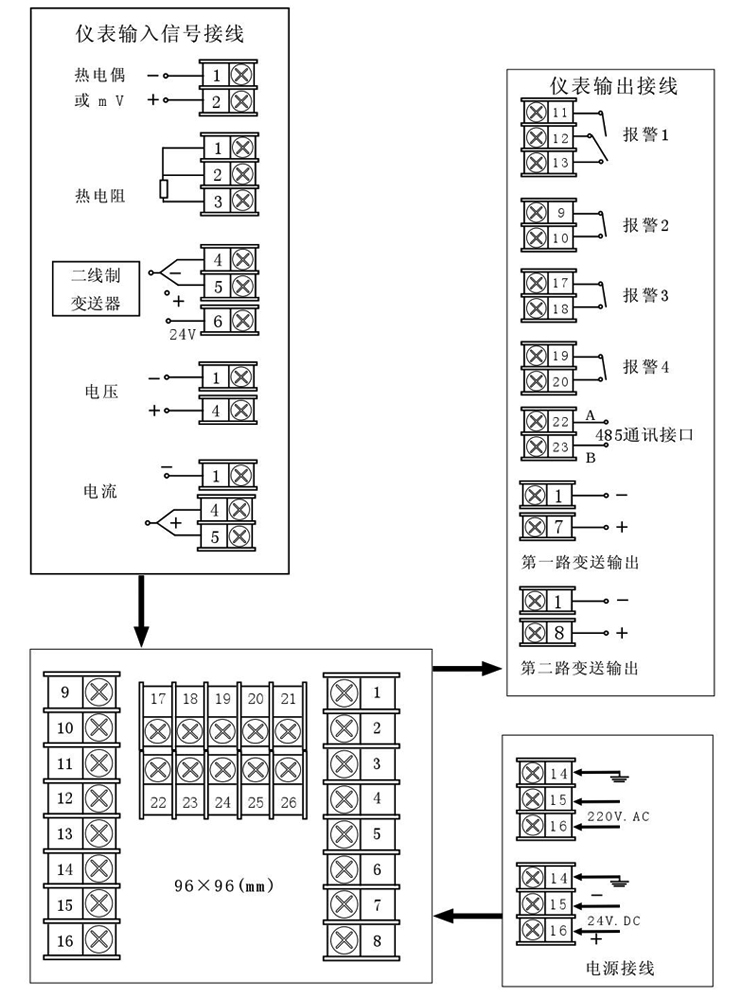

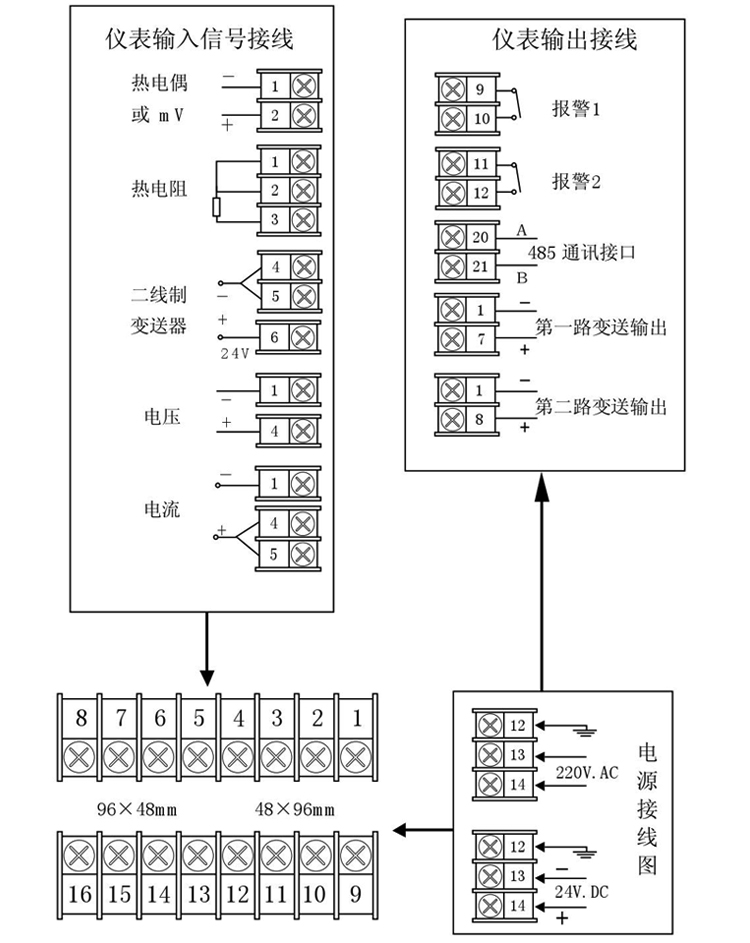

接線圖一 |
 |
|
|
|
接線圖二 |
 |
|
|
|
接線圖三 |
 |
|
|
|
接線圖四 |
 |
|
注：特殊訂貨與本圖不同之處，以隨機接線圖為準。 |
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆
|
|
1、根據需要，正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。 |
|
2、由于儀表功能多，根據工況需要正確設置B菜單操作程序和正確接線，如有需要建議用戶派員到廠家學習。 |
|
3、如屬制造廠質量問題引發儀表?yè)p壞，一年內由廠方免費維修。 |
|
