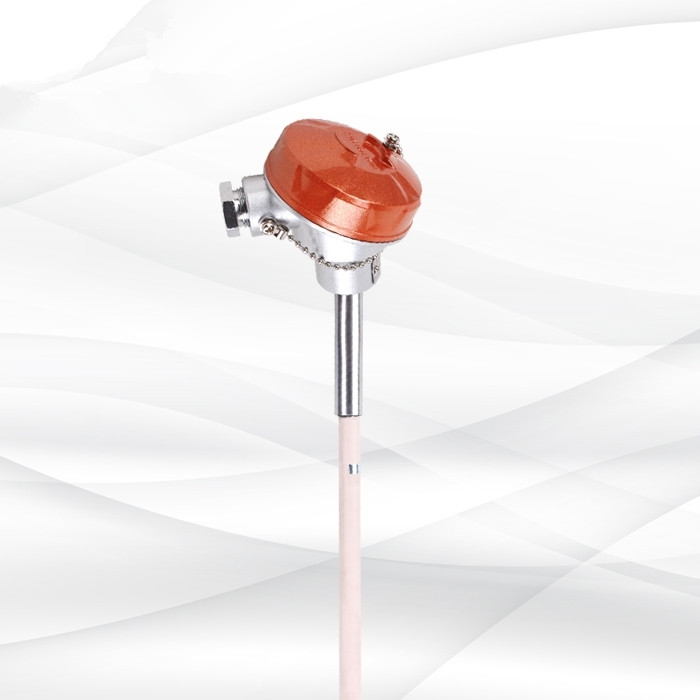

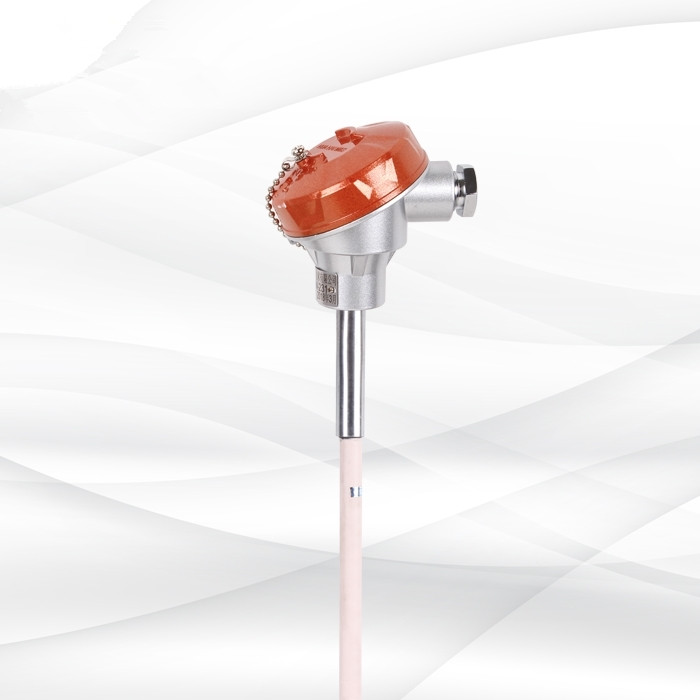

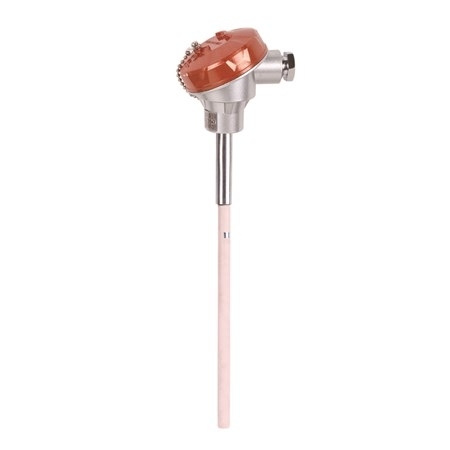

WRP-130直插式鉑銠熱電偶
鉑銠熱電偶可直接測量、連接各種生產過程中從0℃到1700℃范圍內的各種液體、蒸汽和氣體介質以及固體表面溫度，適用于化工、電力、造紙、冶金等行業，可直接連接溫控儀表、數字記錄儀表...
一，產品概述/Product overview |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 工業用鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1700℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。 | |||||||||||||||||||||||||||||||||||||||||||||||||
二，工作原理/operational principle |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
熱電偶工作原理圖 |
|||||||||||||||||||||||||||||||||||||||||||||||||
三，技術指標/Technical indicators |
|||||||||||||||||||||||||||||||||||||||||||||||||
| ★測溫范圍和允許誤差 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| ★穩定性 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度，是反映熱電偶使用壽命的重要指標，是一項破壞性試驗要求，只在產品型式試驗時才做。具體規定為：在熱電偶的長期使用的上限溫度維持250小時后，熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為：在1200℃維持250小時后，該熱電偶試驗前后熱電勢的變化量應小于9℃（1200×0.75%）。 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱響應時間 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用T0.5表示。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱電偶公稱壓力 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱電偶最小置入深度 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 應不小于其保護管外徑的8-10倍（特殊產品例外）。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ★熱電偶絕緣電阻（常溫） | |||||||||||||||||||||||||||||||||||||||||||||||||
|
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，響對濕度45%，大氣壓力86-106kPa。 a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。 即：Rr.L≥100Ω.m L≥1m 式中：Rr-熱電偶的常溫絕緣電阻值， M Ω L-熱電偶的長度， m。 b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100M Ω。 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
★上限溫度絕緣電阻 熱電偶的上限溫度絕緣電阻應不小于下表規定： |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 貴金屬熱電偶測溫元件選型說明 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
四，熱電偶的結構/Structure of thermocouple |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。 根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。 熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（第一部分測溫元件）， 其它部分都是圍繞它展開；為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||
五，型號與規格/Models and specifications |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
