一，工作原理 working principle

    工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。
    熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻受熱部分（感溫元件）式用細金屬均勻地雙繞在絕緣材料制成的骨架上。當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

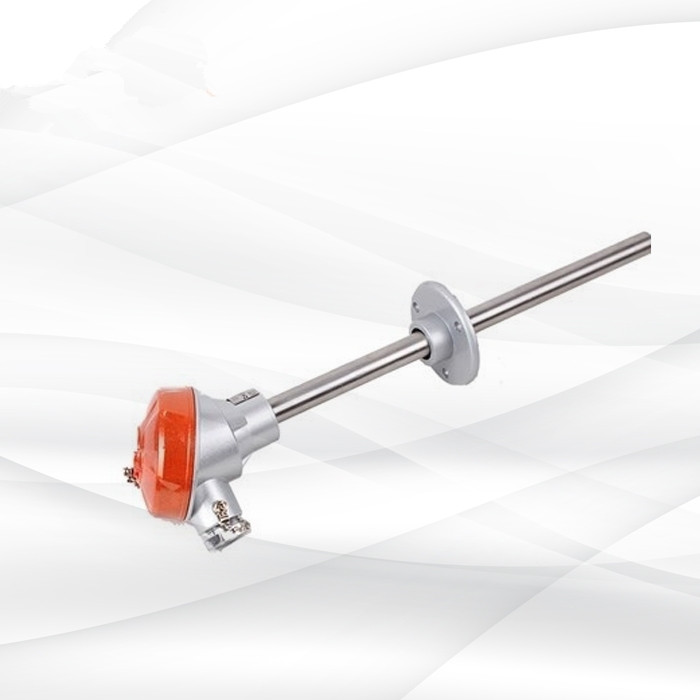

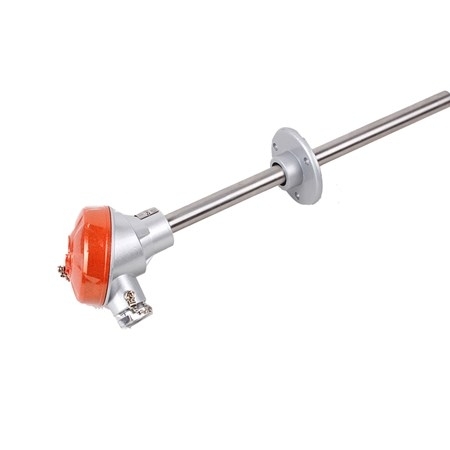

    裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管盒感溫元件組成基本結構，并配以各種安裝固定裝置組成。
    WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要兩套顯示、記錄或調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。

   鉑電阻

    鉑是制作熱電阻最理想材料，其物理化學性能穩定，尤其抗氧化能力很強，電阻率大，工藝加工性好。鉑電阻溫度計的測溫精度是現有工業溫度計中最高的，是ITS-90國際溫標的四種標準儀表之一，用它可以傳遞13.8033K~961.78℃的標準溫度。工業用鉑電阻溫度計主要有Pt100、Pt10兩種分度號，還有Pt1000、Pt800、Pt500用得較少。

   銅電阻

    銅也是制作熱電阻最理想的材料，成本低、容易提純、具有較高的電阻溫度系數、復試性好、容易加工成絕緣的銅絲，銅電阻在-50~150℃范圍內的電阻溫度特性幾乎是線性的。工業用銅電阻溫度計現有Cu50、Cu100兩種分度號，由于現在鉑電阻的成本不斷降低，大多數情況下銅電阻已被鉑電阻所代替。

二，主要技術指標 Technical indicators

    熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
    分度號Pt100：A級 R0=100±0.06Ω    B級 R0=100±0.12Ω    R100/R0=1.3850

   熱電阻的測溫精度

    測量精度又稱允許偏差或“允差”，指具體某支熱電阻的電阻溫度特性與該類熱電阻的標準分度表的符合程度。與熱電阻一樣，從理論上講沒有材質、組織結構、加工狀態完全相同的兩支熱電阻，所以任何一支熱電阻都與標準分度表有偏差，任何一支熱電阻的兩次測試結果也不一致，都只能在一定程度上符合標準分度表。根據符合程度或偏差的大小吧熱電阻分為A、B級，詳見下表：

   響應時間

    在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的5%，所需要的時間稱為熱響應時間，用τ0.5表示。

   熱電阻公稱壓力

    一般是指在該工作溫度下保護管所能承受的外壓（靜態）而不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速盒種類有關。

   熱電阻最小置入深度

    一般不小于300mm（特殊產品除外）

   自熱影響

    通過熱電阻中的測量電流為5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。

   絕緣電阻

    常溫絕緣電阻的實驗電壓可取直流10~100V任意值，環境溫度為15~35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

三，熱電阻的引線制式 Lead system

    熱電阻測量的溫度是指測量端部分的熱電阻元件所感應到的溫度，溫度的高低決定了元件電阻元件大小，但測量元件輸出的電阻值包含了引線的電阻，所以引線電阻的大小和穩定以及處理方法直接決定了熱電阻的測量精度。從熱電阻的分度特性中已知，鉑電阻的平均每度電阻變化率是0.385Ω/℃，銅電阻的平均每度電阻變化率是0.428Ω/℃，引線電阻不得使熱電阻超出了其測溫的允許偏差，兩線制引線電阻不大于0.1Ω，否則就需做技術處理以扣除引線電阻。引線電阻包含熱電阻產品的引線電阻（叫內引線電阻）和熱電阻產品至顯示儀表之間的引線電阻（叫外引線電阻 ）兩部分。引線方法分為以下三種：
      兩線制：熱電阻產品只給出兩根引線，測量電阻包含了引線電阻，一般引線電阻≤0.1Ω。兩線制引線方法測量誤差大，一般用于引線不長、測量精度要求不高的場合。兩線制僅指熱電阻產品的內引線采用兩根引線，用戶安裝的外引線必須用三根引線。
      三線制：熱電阻產品給出了三根引線，如果三根引線的電阻相等，就可以消除引線電阻對測量結果的影響，內引線和外引線都采用三根引線，這是工業生產中最廣泛的接線方式。如下圖所示，只要三根引線的電阻相等（即R1=R2=R3），那么測溫元件電阻R0就與引線電阻的大小無關，并可表達為：R0=RAC - RAB。

    四線制：熱電阻產品給出了四根引線，這種方法可以完全消除引線電阻對測量結果的影響，測量精度高，一般只適應于精密測量，如標準鉑電阻溫度計。
    如上圖所示，不管四根引線的電阻R1、R2、R3、R4是否相等，測溫元件電阻R0都與引線電阻的大小無關，并可表達為：R0=（RAD+RBC-RAB-RCD）/2。

四，熱電阻的結構 Product structure

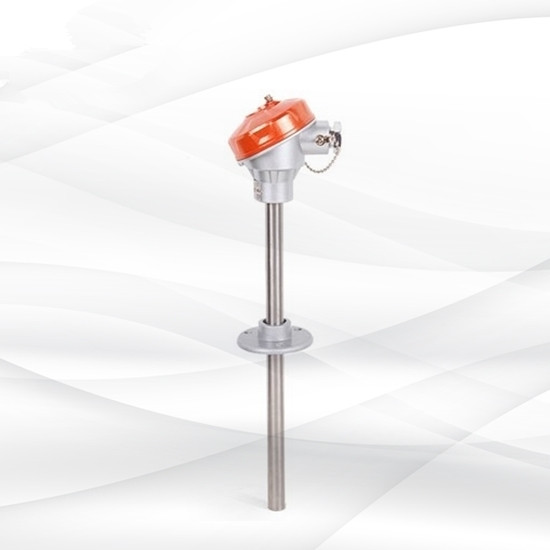

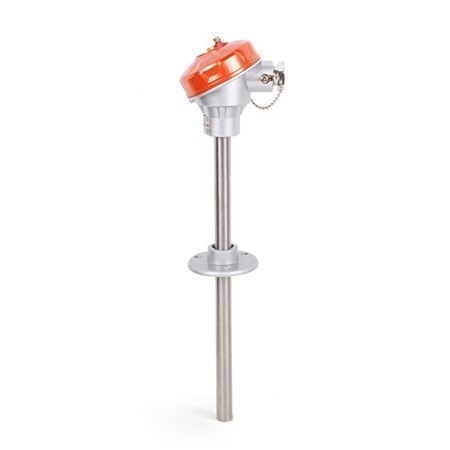

    裝配式熱電阻主要由接線盒、保護管、接線端子、電阻引線和感溫電阻組成基本結構，并配以各種安裝固定裝置組成。
