一，工作原理 Working principle

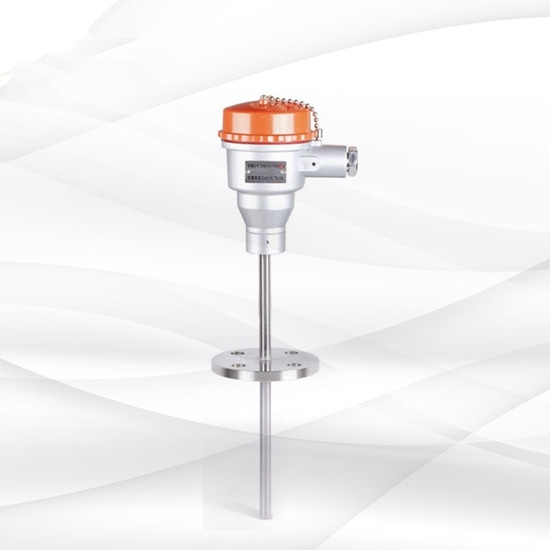

    隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度、橡膠密封圈的熱穩定性符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。
    由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4或dⅡCT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

二，主要技術指標 Technical indicators

    ★ 溫度測量范圍和允許誤差

    注：“t”為感溫元件實測溫度為絕對值，雙支鉑電阻只供應B級。
     “*”A級為特殊訂貨

    ★ 公稱壓力

    一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。


★ 熱電阻絕緣電阻

    常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對溫度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

    ★ 熱電阻允許通過電流

    通過鉑電阻的測量電流最大不超過5mA

    ★ 防爆類型和級組

    防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
    外殼防護等級：IP54

    隔爆型熱電阻的防爆標志表示方法

    ★ 防爆等級

    隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物最大安全間隙分為A、B、C三級。

    ★ 溫度組別

    隔爆熱電阻的溫度組別按其外露部分最高表面溫度分為T1～T6六組。

    ★ 隔爆鉑電阻的可燃?xì)怏w、蒸汽級別、溫度組別請參照隔爆熱電偶舉例表格。

三，隔爆熱電阻的種類和規格 Types and specifications

四，隔爆鎧裝熱電阻的種類和規格 Types and specifications

安裝固定裝置

    ★安裝固定裝置，可分固定螺紋、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。

	保護管直徑D	M	h	S	D0	流速m/s		最高使用壓力MPa
	Φ12 Φ16	M27×2	32	32	Φ40			10
		M33×2	33	36	Φ48	80		30
	Φ12 Φ16	D2	D1	D0	d0	H	h	6.4
		Φ95	Φ65	Φ45	Φ14	Φ14	2

五，隔爆型熱電阻的適用介質 Applicable medium

    ★可燃性氣體、蒸汽的防爆級別和溫度組別：
