一，工作原理 working principle

    鎧裝熱電阻工作原理：在溫度作用下熱電阻絲的電阻隨之變化而變化。顯示儀表將會指示出熱電阻產生的電阻值所對應的溫度值。

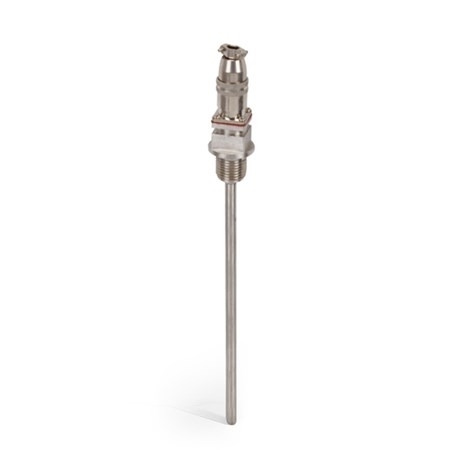

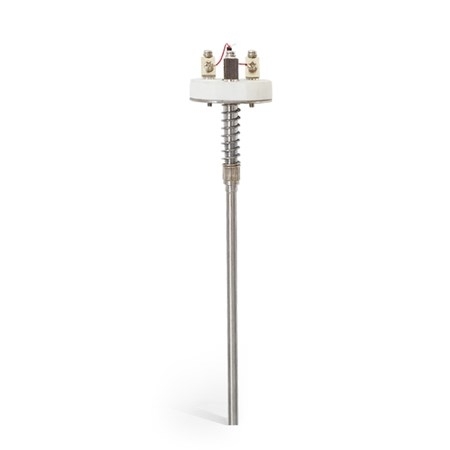

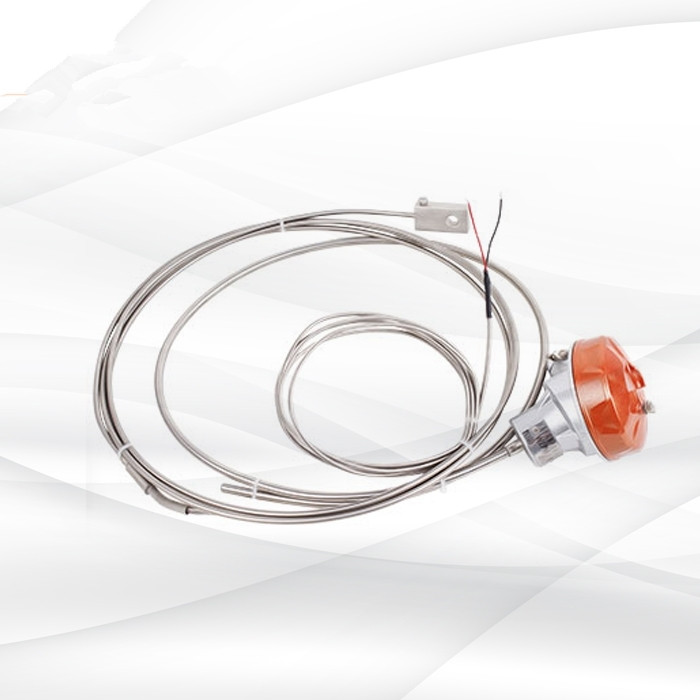

二，鎧裝熱電阻的結構 Product structure

    鎧裝熱電阻的結構，除五部中的測溫元件、絕緣材料、保護套管三部分構成鎧材整體以外，其余與常規熱電阻的結構相同。
    鎧材（測溫元件、絕緣材料 、保護套管）：測溫元件對熱電阻來說是感溫元件及其內引線；各熱電阻引線之間，及其與保護套管之間用氧化接作絕緣材料；用金屬管保護絕緣材料和測溫元件。鎧材工藝使測溫元件、絕緣材料、保護套管三者成為一個不可拆卸的可撓的緊密實體，鎧材是制造鎧裝熱電阻的基體材料， 鎧材不能直接用于測溫，必須制作測量端和簡易接線端后方可作為基型鎧裝熱電阻使用。
    ☆鎧裝熱電阻材料結構形式

    公稱壓力

    一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的 1.5 倍。實際上，允許公稱壓力以僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

    熱響應時間

    在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50% ，所需的時間，稱為熱響應時間用τ0.5表示。

    熱電阻絕緣電阻

    常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度在15~35℃范圍內，相對濕度應不大于80%；常溫絕緣電阻值應不小100MΩ。
    長度不足1米時，絕緣電阻按1米的標準要求;
    由于高溫絕緣較低，漏電對信號干擾較大，要求在變送或顯示儀表上應有輸入/輸出隔離措施。

    熱電阻允許通過電流

    通過鎧裝熱電阻的測量電流最大不超過5mA 。

    最小置入深度

    鎧裝熱電阻的最小置入深度比裝配熱電阻要小些，鎧裝熱電阻套管置入介質的深度一般應大于75mm或10倍套管直徑，兩者取大值；使用薄膜元件的鎧裝鉑熱電阻，其最小置入深度也不應小于20mm 。

四，型號表示 Model representation
